Що таке димохід «за димом»?

 Оголовлення

  1. Що таке димохід «за димом»?
  2. Складності під час складання димоходу
  3. Як це працює?
  4. Приклад.
  5. Як отримати максимум переваг?
  6. Загалом
  7. Плюси
  8. Мінуси:

Що таке димохід «за димом»?

Встановлення димохідних труб — відповідальний і копітковий процес. Здавалося б, що вже все готово: все необхідне обладнання є на майданчику для монтажу, всі складники в необхідній кількості під рукою. Залишилося лише скласти елемент за елементом. Часто в цей момент виникає питання: «Якій стороною приєднати елемент до котла та чи вплине це на картину загалом?»
Наша серія покликана допомогти вам із цим питанням і дати необхідні вам відповіді.

Складності під час складання димоходу

Дедалі частіше сучасні системи видалення димових газів являють собою модульні конструкції, які легко та швидко можна змонтувати навіть без спеціального обладнання. Принцип монтажу такої системи схожий на конструктор. Кожен елемент має дві сторони (у народі часто називають «тато» і «мама» або «плюс» і «мінус»), кожна з яких легко з'єднується з протилежною частиною на сусідньому елементі. Зклавши всі елементи в одне ціле, ви отримуєте повноцінний, готовий до роботи пристрій.
Але якщо в конструкторі є явно виражена сторона для того, щоб виступати в ролі точки опори, то який же бік труби призначена для того, щоб бути опорою, а яка слугуватиме як стикувальний елемент, якщо раптом сталося так, що обидві сторони без жодних проблем можна надіти на вихідний патрубок котла або печі?
В облаштування димохідних систем заведено розрізняти два різновиди збирання: «за димом» і «за конденсатом». Сьогодні ми зупиниться докладніше на одному з них, а саме «за димом».


В епоху цегляних будинків і димоходів, канал для відведення диму міг бути досить задуманою форми та мати чимало «підводних каменів».
З розвитком опалювального обладнання та прагненням використання тепла максимально ефективно, багато компаній і виробників знайшли альтернативу у використанні металевих труб. Вони набагато швидше прогріваються до робочої температури та за належної теплоізоляції забезпечують рівномірне відведення диму з меншим опором і завихреннями всередині каналу.
Виробник труб для димоходів «Версія-Люкс», у сучасній статті розповість вам про плюси та мінуси з'єднання «за димом» і наочно продемонструє, як це має вигляд.



Як це працює?

Під час роботи опалювального обладнання в процесі горіння палива виділяються шкідливі гарячі димові гази. Гарячий газ підіймається вгору і, дотримуючись шляху найменшого опору, рухається по трубі до виходу.
Коли димохід зібраний «за димом» — димові гази не зустрічають на своєму шляху додаткового опору у формі стиків труб та інших елементів між собою. Досягається цього завдяки тому, що кожен подальший елемент надівається не всередину, а поверх попереднього.
Такий тип збирання найчастіше трапляється в системах, де в ролі джерела тепла виступають котли з високою температурою димових газів, лазневі печі, печі-буржуйки, а також, якщо використання опалювача буде короткострочним. Наприклад — вечір біля каміна у вітальні. У таких випадках, за час роботи опалювача, утворюється мала кількість конденсату або ж він повністю випаровується, не залишаючи слідів.



Розглянемо як приклад, трубу на камін.

Позаду каміна або зверху над ним, розміщена шахта для відведення димових газів, усередині якої встановлюється труба. Труба, яка буде приєднана до наступної, у місці з'єднання, не входить всередину попередньої, а буде одягнена зверху, охоплюючи попередній, і так кожен подальший елемент. (1.1-1.4)

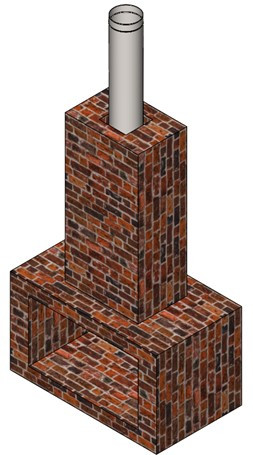

1.1 – Камін, загальний вигляд

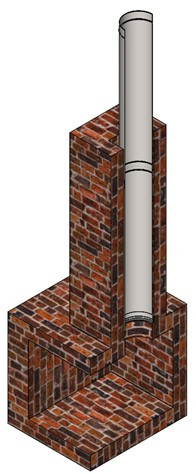

 1.2 — Камін, у розрізі

Під час такого збирання дим відводитиметься максимально швидко та легко. Виключається ризик просочування димових газів усередину приміщення через слабо загерметизовані стики між елементами. Знижується ймовірність скопління сажі, під час використання твердопаливних і пелетних котлів, що дає змогу чистити й обслуговувати системи рідше.

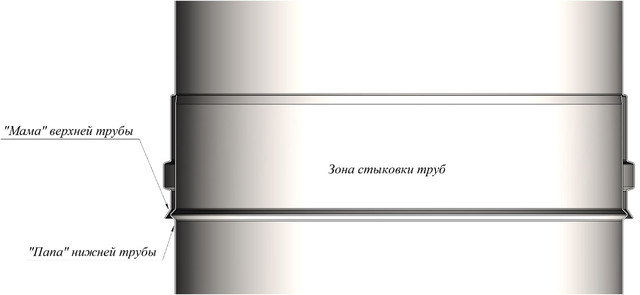

1.3 — З'єднання елементів під час складання «за димом»

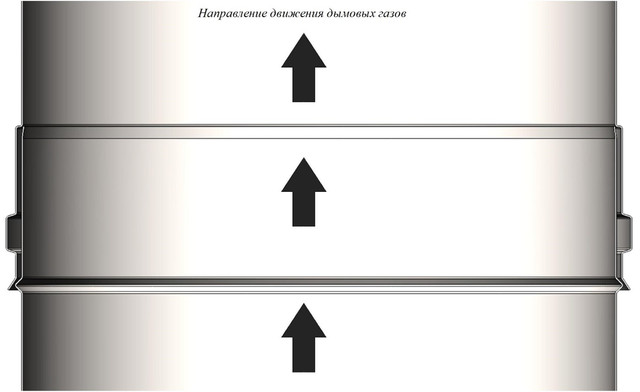

1.4 — Схема руху диму всередині труби

Але є й зворотний бік цього рішення. Під час утворення конденсату всередині труби, він може просочитися між стиками, залишаючись між ними та погіршуючи герметичність димової труби, а також погіршуючи зовнішній вигляд виробу.
Небезпека такого явища полягає в тому, що конденсат починає вступати в реакцію з металом, погіршуючи його корозійну стійкість, що призводить до передчасного виходу з ладу всієї системи. (1.5-1.6)

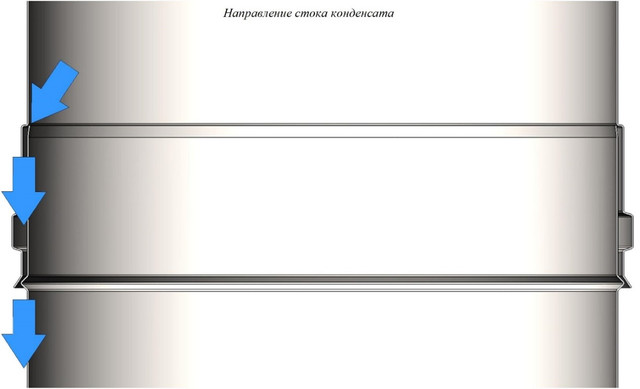

1.5 — Схема стоку конденсату в зоні з'єднання елементів під час складання «за димом»

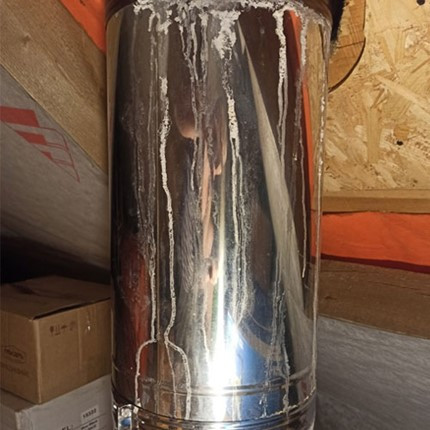

1.6 — Сліди конденсату на зовнішній частині димохідної труби

Під час використання сендвіч-труби конденсат затікатиме та накопичуватиметься в просторі між внутрішньою й зовнішньою трубою, зволожуючи утеплювач. (1.7)
Це призводить до того, що теплоізолювальні властивості утеплювального матеріалу погіршуються. Більшу кількість тепла передається від внутрішньої труби до зовнішньої, що може призвести до опіків у разі випадкового контакту із зовнішньою поверхнею труби або навіть виникненням пожежозахисних ситуацій, за умови не належного дотримання норм пожежної безпеки в разі прокладання димохідних труб.

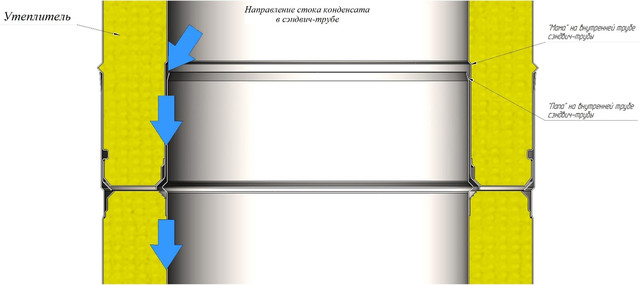

1.7 — Схема стоку конденсату в зоні з'єднання утеплених елементів під час складання «за димом»



Як отримати максимум переваг?

Часто можна натрапити на думку, що складання «за димом» — це застарілий метод. Це далеко не так. У випадках, коли перед основною частиною димоходу розміщена горизонтальна ділянка труби та, знаючи характеристики свого опалювального обладнання, якщо в процесі його експлуатації ймовірність утворення конденсату мала або немає — можна збирати горизонтальна ділянка «за димом», для швидкого відведення димових газів до основної труби, а вертикальну частину — «за конденсатом».
Але в таких випадках потрібно опрацювати тим, щоб на вертикальній частині димохідної труби був передбачений елемент для відведення конденсату від горизонтальної частини. Для таких цілей, у місці переходу горизонтальної ділянки труби в вертикальну, використовують трійники. Під трійниками розміщують елементи для остаточного відведення конденсату із системи: заглушки зі штуцером, спеціальні підставки з каналами для стікання конденсату, ревізії та інше. (1.8-1.10)

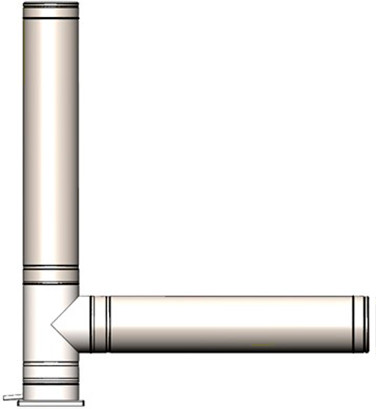

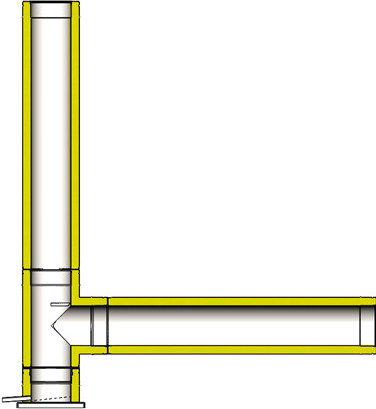

1.8- Перехід від горизонтальної частини до вертикальної під час використання трійника та підставки з каналом для відведення конденсату

1.9- Перехід від горизонтальної частини до вертикальної під час використання трійника та підставки з каналом для відведення конденсату, вид у розрізі









1.10 — Перехід від з'єднання «за димом» до з'єднання «за конденсатом»

Якщо у вас встановлено кошенят конденсаційного типу, від з'єднання «за димом» варто відмовитися. Через малу температуру димових газів, такі котли утворюють багато конденсату, який з'являтиметься на стінках перших елементів системи, для максимальної віддачі тепла всередині приміщення. Тому для таких котлів використовують збирання димохідної труби тільки «за конденсатом».


Загалом

З'єднання «за димом» — це ефективне рішення для відведення димових газів, не позбавлене вад. Знаючи перераховані вище чинники, ви без зусиль зможете зібрати таку систему, забезпечивши себе і близьких теплом і затишком, а обладнання — якісним і безпечним рішенням для подальшої експлуатації.
Плюси
•    Швидке відведення димових газів;
•    Виключається ризик просочування димових газів усередину приміщення через слабо загерметизовані стики між елементами;
•    Знижується ймовірність скопління сажі, під час використання твердопаливних і пелетних котлів, що дає змогу чистити й обслуговувати системи рідше.


Мінуси:

•    Під час утворення конденсату всередині труби, він може просочитися між стиками, залишаючись між ними та погіршуючи герметичність димової труби, а також погіршуючи зовнішній вигляд виробу;
•    Під час використання сендвіч-труби конденсат затікатиме та накопичуватиметься в просторі між внутрішньою й зовнішньою трубою, зволожуючи утеплювач.
•    Не можна використовувати під час тривалої роботи опалювача, якщо є ймовірність появи конденсату.
•    Не підходить для систем із конденсаційними котлами.

У вас залишилися питання? Зверніться до нас за консультацією або замовте зворотний дзвінок і фахівці «Версія-Люкс» обов'язково допоможуть знайти відповіді та рішення, яке підійде саме вам!
